해상풍력 하부구조물 종류와 특징 총정리 | 모노파일·자켓·부유식 비교

by 엔지니어앤트맨 2024. 8. 21.

안녕하세요, 엔지니어앤트맨입니다.



해상풍력발전기를 바다에 설치하려면 풍력터빈의 하중과 바람·파도·해류에 의한 하중을 견딜 수 있는 지지구조물이 필요합니다.

해상풍력 하부구조물은 크게 고정식(Fixed-bottom)과 부유식(Floating)으로 구분하며, 대표적인 형식으로 모노파일(Monopile), 자켓(Jacket), 중력식(Gravity Base), 반잠수식(Semi-submersible), 스파(Spar), 인장각형(TLP) 등이 있습니다.



이번 글에서는 각 구조물의 특징과 장단점, 수심·지반 조건에 따른 선정 기준을 살펴보겠습니다. 아울러 실제 해상풍력 개발 업무에서 경험한 설계 데이터, 계약 인터페이스, 설치 인프라의 문제도 함께 소개하겠습니다.

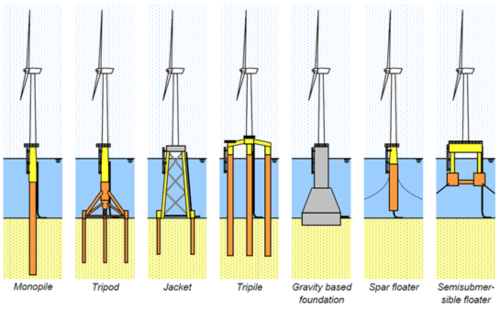

그림 1. 해상풍력 하부구조물의 주요 형식

1. 해상풍력 하부구조물이란?

해상풍력발전기의 지지구조물(Support Structure)은 풍력터빈과 해저 지반 또는 계류 시스템을 연결하여 구조적 안정성을 확보하는 역할을 합니다.

용어는 프로젝트와 설계 기준에 따라 구분이 다를 수 있지만, 일반적으로 하부구조물(Substructure)은 타워 아래의 지지 구조부를, 기초(Foundation)는 하중을 해저 지반으로 전달하는 부분을 뜻합니다.



하부구조물은 풍력터빈에서 전달되는 하중을 지지하고, 이를 해저 지반 또는 부유식 계류 시스템으로 전달합니다.

하부구조물이 지지하는 로터, 나셀, 타워 등 주요 구성요소가 궁금하다면 해상풍력 발전기 구조와 구성요소 글을 함께 참고해 보세요.



고정식의 경우 모노파일 자체가 하부구조물과 기초의 역할을 함께 수행하기도 합니다.

고정식은 해저 지반에 직접 지지되고, 부유식은 부력으로 터빈을 지지하면서 계류선(Mooring Line)과 앵커(Anchor)를 통해 위치를 유지합니다.



2. 고정식 해상풍력 하부구조물의 종류

2.1 모노파일(Monopile)

모노파일은 큰 직경의 강관 파일을 해저 지반에 관입하여 풍력터빈을 지지하는 형식입니다. 구조가 비교적 단순하고 제작·운송·설치 경험이 풍부하여 널리 사용됩니다.

  • 장점: 구조 및 설치 공정이 비교적 단순하고 대규모 반복 생산에 유리합니다.
  • 고려 사항: 대구경 파일 제작 능력, 항타 소음, 설치 장비, 지반 조건, 파랑 및 피로하중을 검토해야 합니다.
  • 설치: 항타(Driving)가 대표적이며 지반 조건에 따라 선굴착·굴착 보조 등 다른 공법도 검토합니다.
  • 연결: Transition Piece(TP)를 사용하는 방식도 있지만, TP 없이 타워를 연결하는 설계도 가능합니다. 연결 방식 역시 그라우트 접합만으로 한정되지 않습니다.

수심 30m는 모노파일의 절대적인 적용 한계가 아닙니다. 터빈 대형화, 파일 직경, 지반 조건 및 시공 기술에 따라 더 깊은 수심에서도 적용할 수 있습니다.

2.2 자켓(Jacket)

자켓은 여러 개의 다리와 브레이싱(Bracing)으로 구성된 격자형 강구조물입니다. 보통 3-legged 또는 4-legged 형식이 있으며, 파일이나 석션 버킷 등으로 해저에 고정할 수 있습니다.

  • 장점: 다양한 수심과 하중 조건에 대응할 수 있고, 구조적 강성을 확보하는 데 유리할 수 있습니다.
  • 고려 사항: 부재·접합부 제작, 용접 검사, 해상 설치 작업, 피로 설계 등이 복잡해질 수 있습니다.
  • 지반 적합성: 연약지반이라고 해서 무조건 자켓이 적합한 것은 아닙니다. 파일의 지지력과 관입성, 지반 변형 등을 조사해야 합니다.

2.3 중력식(Gravity Base Foundation, GBF)

중력식 기초는 콘크리트 또는 강재 구조물의 자중과 밸러스트를 이용해 전도와 미끄러짐에 저항하는 형식입니다.

대형 항타 작업을 줄일 수 있지만 해저면 정지, 기초 저면 지지력, 운송·설치 조건이 중요합니다.

2.4 트라이포드(Tripod)와 석션 버킷(Suction Bucket)

트라이포드는 세 개의 지지 다리를 갖는 형식으로, 구조적 하중을 여러 지점으로 분산합니다.

석션 버킷은 원통형 기초 내부의 압력을 조절해 해저 지반에 관입시키는 방식이며, 단독 기초 또는 자켓의 지지 기초로 사용할 수 있습니다.

두 형식 모두 프로젝트 조건에 따라 경제성과 시공성을 평가해야 합니다.



3. 부유식 해상풍력 하부구조물의 종류

부유식 해상풍력은 터빈을 부유체(Floater)에 설치하고 계류 시스템으로 위치를 유지합니다.

일반적으로 깊은 수심에서 검토되는 경우가 많지만, 특정 수심을 기준으로 고정식과 부유식이 자동으로 결정되지는 않습니다.

3.1 반잠수식(Semi-submersible)

여러 개의 부력 기둥과 연결 구조물로 구성되며, 부력과 복원력으로 안정성을 확보합니다.

항만 조립과 예인 설치 가능성이 장점이지만 구조물 크기, 계류 시스템, 동적 거동을 함께 고려해야 합니다.

3.2 스파(Spar)

길고 깊은 흘수(Draft)를 갖는 원통형 부유체로, 낮은 무게중심과 부력을 활용해 안정성을 확보합니다.

깊은 수심에서 활용되지만 조립·설치 항만의 수심 및 작업 방식에 제약이 있을 수 있습니다.

3.3 인장각형(Tension Leg Platform, TLP)

수직 방향으로 높은 장력을 유지하는 텐던(Tendon)을 이용하여 부유체의 움직임을 제한하는 형식입니다.

수직 운동 억제에 유리할 수 있지만 앵커·텐던 설계와 설치 정밀도가 중요합니다.



부유식 해상풍력은 이미 실제 전력 생산 및 상업 운전 사례가 있으므로 ‘상업적 적용 사례가 없다’는 과거 설명은 현재에 맞지 않습니다. 다만 대규모 보급과 공급망 성숙도는 지역과 프로젝트에 따라 차이가 있습니다.



4. 주요 구조물 비교

형식 지지 방식 주요 장점 핵심 검토 사항
모노파일 단일 강관 파일 단순한 구조, 풍부한 시공 경험 항타·대구경 제작·지반·피로
자켓 격자 구조물 및 기초 다양한 하중·수심 대응 제작·접합부·설치 복잡성
중력식 자중 및 밸러스트 항타 최소화 가능 해저면 준비·지지력·중량
석션 버킷 압력 차를 이용한 관입 항타 소음 저감 가능 토질·관입성·인발 저항
반잠수식 부력·계류·앵커 예인 설치 가능성 동적 거동·계류·항만
스파 깊은 흘수·계류 운동 성능 확보 가능 흘수·항만·설치 방식
TLP 부력·긴장된 텐던 수직 운동 제한 텐던·앵커·설치 정밀도

※ 표는 일반적인 기술적 특성을 요약한 것으로, 특정 형식의 우열이나 수심별 경제성을 확정하는 기준은 아닙니다.



5. 어떤 하부구조물을 선택할까? 실무 선정 기준

실제 해상풍력 개발 프로젝트에서는 수심이 구조 형식의 후보를 좁히는 중요한 출발점이지만, 수심만으로 최종 형식을 결정하지는 않습니다.

초기 개발 및 FEED 단계에서 다음 요소를 종합적으로 검토합니다.

  1. 수심과 해저 지형: 구조물 형식, 설치선박 접근성, 해저면 경사와 장애물
  2. 지반 조건: 지층 구성, 강도, 파일 관입성, 지지력, 액상화 가능성 등
  3. 터빈 및 환경 하중: 터빈 용량, 풍하중, 파랑·해류, 지진 및 피로하중
  4. 제작·운송·설치: 제작 야드, 항만, 설치선박, 기상 작업 가능 기간
  5. 비용과 일정: 제작비뿐 아니라 운송·설치비, 유지보수, 공급망 위험과 전체 일정

예를 들어 같은 수심의 두 해역이라도 지반 조건과 설치선박 수급 상황이 다르면 경제적으로 유리한 기초 형식이 달라질 수 있습니다.

따라서 여러 형식의 기술적 실현 가능성과 전체 프로젝트 비용을 함께 비교해야 합니다.



엔지니어의 실무 노트 | ① 유럽과 아시아에서 달랐던 모노파일·자켓의 경제성

제가 접한 유럽 해상풍력 프로젝트에서는 모노파일을 선호하는 경향이 강했습니다. 반면 아시아에서 검토한 프로젝트들은 사이트 조건상 자켓을 고려하는 경우가 상대적으로 많았습니다.

실무적으로는 수심이 정해지는 순간 검토 가능한 하부구조물 형식이 상당 부분 좁혀진다고 느꼈습니다. 물론 지반, 터빈 하중, 제작 및 설치 조건을 검토해야 하므로 수심만으로 결정된다는 뜻은 아닙니다.



아시아에는 자켓 제작 역량을 가진 업체가 있어 일부 프로젝트에서는 자켓의 제작비가 예상보다 경쟁력 있게 검토되기도 했습니다. 다만 제가 관찰한 최근의 비용 상승 흐름에서는 제작 지역에 따른 차이가 더욱 중요해졌고, 베트남 제작도 검토할 만한 대안으로 느껴졌습니다.

이는 제가 참여하거나 접한 프로젝트에 대한 관찰입니다. 유럽은 항상 모노파일, 아시아는 항상 자켓이 유리하다는 의미는 아닙니다. 실제 경제성은 제작비뿐 아니라 운송·설치와 공급망까지 포함해 비교해야 합니다.



5.1 초기 설계에서 지반 데이터가 부족하다면?

하부구조물 설계에 필요한 지반 정보의 수준은 Concept, Mini-FEED, FEED 등 프로젝트 단계에 따라 달라집니다. 초기 단계에서는 상세 지반조사 결과가 충분하지 않을 수 있습니다.



엔지니어의 실무 노트 | ② Concept·Mini-FEED 단계의 Desktop Study와 유사 사례 활용

제가 경험한 초기 개발 단계에서는 지층·지반조사 자료가 충분하지 않아 Desktop Study 결과를 바탕으로 설계를 시작하는 경우가 있었습니다.

이때 주변 해역이나 다른 프로젝트의 유사 사례(Analogue)를 참고해 지반 조건과 설계 입력값을 추정하기도 합니다. 다만 유사 사례는 직접 조사한 자료와 같지 않으므로 가정의 근거와 불확실성을 명확히 구분해야 합니다.

이상적으로는 Concept에서 Mini-FEED, FEED로 설계가 성숙할수록 사용 가능한 현장 데이터도 늘어나야 합니다. 따라서 초기 추정값을 확정된 사실처럼 다루지 않고, 추후 조사·검증이 필요한 가정으로 관리하는 것이 중요하다고 생각합니다.



5.2 계약 전략과 하부구조물 인터페이스

하부구조물은 터빈, 해저케이블, 해상 설치 작업과 연결되므로 설계 인터페이스뿐 아니라 계약자 간 업무 경계도 확인해야 합니다.



엔지니어의 실무 노트 | ③ Contracting Strategy가 Interface Matrix를 바꾸는 이유

해상풍력 프로젝트에서 경험한 중요한 부분은 설치(Installation) 업무를 어느 계약 패키지에 배정하느냐에 따라 계약자 간 인터페이스가 달라진다는 점입니다.

예를 들어 하부구조물 제작과 설치를 하나의 계약자가 담당할 때와 서로 다른 계약자가 담당할 때는 별도로 조율해야 하는 책임 경계가 다를 수 있습니다. 따라서 Interface Matrix는 기술적 연결점뿐 아니라 계약 범위와 함께 검토해야 합니다.

계약 전략이 아직 확정되지 않았다면 가능한 인터페이스를 폭넓게 포함한 Matrix 초안을 먼저 만들고, 계약 구조가 정해지면서 책임 주체와 관리 항목을 구체화하는 방법도 있습니다. 물론 계약 전략이 일찍 확정되면 이 과정이 더 명확해집니다.

주의할 점은 계약을 통합했다고 물리적·기술적 인터페이스 자체가 사라지는 것은 아니라는 것입니다. 계약자 간 책임 경계와 내부 설계 조율의 성격이 달라질 뿐입니다. 이 접근법의 적합성 역시 프로젝트와 회사의 관리 방식에 따라 다를 수 있습니다.



5.3 설치선과 항만 인프라까지 고려해야 하는 이유

구조 형식의 경제성은 제작 단가만으로 결정되지 않습니다. 필요한 설치선의 가용성, 항만의 적재·조립 능력, 해상 작업 가능 기간 등이 실제 일정과 비용에 영향을 줍니다.



엔지니어의 실무 노트 | ④ 아시아 해상풍력에서 설치선·항만이 병목이 될 수 있다

제가 경험하고 살펴본 아시아 해상풍력 시장에서는 프로젝트에 필요한 설치선이 충분하지 않거나, 대형 구조물의 보관·조립·선적을 지원할 항만 시설에 제약이 있는 경우가 있었습니다.

특히 한국에서는 여러 해상풍력 프로젝트가 비슷한 시기에 건설 단계로 진입한다면 설치선과 항만 수용 능력이 공통 병목이 될 가능성을 우려하고 있습니다.

이는 특정 프로젝트의 지연이 이미 확정되었다는 뜻은 아닙니다. 다만 개발 초기부터 설치선 확보 가능성, 항만 여건, 타 프로젝트와의 일정 중첩을 함께 검토해야 한다는 것이 제 생각입니다.



6. 자주 묻는 질문(FAQ)

Q1. 모노파일은 수심 30m까지만 사용할 수 있나요?

아닙니다. 30m는 과거에 자주 소개되던 대표적인 적용 범위일 뿐이며, 더 깊은 수심에서도 적용 가능합니다. 실제 한계는 터빈 크기, 지반, 구조 설계, 제작 및 설치 역량에 따라 달라집니다.

Q2. 자켓은 모노파일보다 항상 비싼가요?

그렇지 않습니다. 일반적으로 제작·설치 공정이 복잡할 수 있지만, 특정 수심·지반·하중 조건에서는 자켓이 전체 사업비 관점에서 경쟁력을 가질 수 있습니다.

Q3. 부유식은 수심 60m 이상에서만 가능한가요?

60m는 자주 언급되는 경제성 검토의 참고 수준이지 기술적인 절대 경계가 아닙니다. 계류, 해저 지형, 항만 인프라, 환경 조건 및 사업비를 종합적으로 판단해야 합니다.

Q4. 초기 지반조사 자료가 없으면 하부구조물 검토를 할 수 없나요?

초기 Concept 단계에서는 Desktop Study와 주변 지역의 유사 자료를 활용해 개략 검토를 진행할 수 있습니다. 다만 가정과 불확실성을 명확히 기록하고, 후속 설계 단계에서 필요한 조사를 통해 검증해야 합니다.

Q5. 하부구조물 설치를 별도 계약으로 발주하면 무엇이 달라지나요?

제작사와 설치사 사이의 인도 조건, 운송·설치 책임, 일정 및 기술 자료 전달 등 계약자 간 인터페이스를 추가로 관리해야 할 수 있습니다. 실제 책임 분담은 계약서의 Scope of Work에 따릅니다.

7. 마무리

해상풍력 하부구조물은 크게 고정식과 부유식으로 나뉘며, 모노파일·자켓·중력식·반잠수식 등 각각의 장단점이 다릅니다.

핵심은 특정 형식이 항상 우수하다는 것이 아니라, 수심·지반·터빈 하중·시공 여건·사업비를 함께 고려해 적절한 구조물을 선정하는 것입니다.



실제 프로젝트에서는 설계 데이터가 충분한지, 계약 전략에 따라 누가 어떤 인터페이스를 책임지는지, 설치선과 항만을 제때 확보할 수 있는지까지 함께 살펴봐야 합니다.

이번 글이 해상풍력 하부구조물의 기술적 특징과 실무적인 고려 사항을 이해하는 데 도움이 되었기를 바랍니다. 궁금한 점은 댓글로 남겨주세요.

읽어주셔서 감사합니다. 엔지니어앤트맨이었습니다.
