공극률 측정 방법 총정리 | 헬륨 피크노미터 원리와 보일의 법칙 계산 예제

by 엔지니어앤트맨 2024. 6. 24.

안녕하세요. 엔지니어앤트맨입니다.



암석의 공극률(Porosity)은 어떻게 측정할까요?

공극률은 암석 전체 부피 중 공극이 차지하는 비율입니다. 따라서 암석 전체 부피와 공극 부피를 알면 계산할 수 있습니다.

그런데 암석 내부의 작은 공극을 직접 측정하기는 쉽지 않습니다.

이번 글에서는 코어 시료의 전체 부피 측정, 헬륨 피크노미터(Helium Pycnometer)의 원리, 보일의 법칙을 이용한 계산 방법을 살펴보겠습니다.



공극률의 정의와 종류가 궁금하다면 아래 글을 먼저 참고하세요.

2023.10.26 - [Oil & Gas] - 공극률(Porosity)이란? 정의와 계산 방법

2024.12.23 - [Oil & Gas] - 절대공극률과 유효공극률의 차이 | 공극률 종류·계산 공식과 예제

1. 공극률 측정의 기본 원리

암석 전체 부피(Bulk Volume)는 고체 부분의 부피와 공극 부피의 합입니다.

Vb = Vg + Vp

여기서 Vb는 전체 부피, Vg는 입자 부피(Grain Volume), Vp는 공극 부피(Pore Volume)입니다.

따라서 공극률은 다음과 같이 계산할 수 있습니다.

공극률(φ) = Vp / Vb = (Vb − Vg) / Vb

즉, 세 가지 부피 중 두 가지를 측정하면 나머지 하나와 공극률을 계산할 수 있습니다.

다만 실제 측정에서는 어떤 공극에 측정 유체가 접근할 수 있는지에 따라 결과가 달라집니다.

2. 암석 전체 부피(Bulk Volume) 측정

저류층 암석의 물성을 측정할 때는 시추 과정에서 채취한 코어(Core)를 사용합니다.

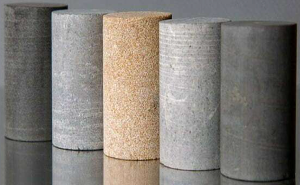

그림 1. 암석 코어 시료

코어 시료는 크게 온직경 코어(Full Diameter Core)와 코어 플러그(Core Plug)로 구분할 수 있습니다.

온직경 코어는 상대적으로 큰 시료로, 균열이나 암석의 불균질성을 포함한 물성 평가에 활용됩니다.

코어 플러그는 코어에서 작은 원통형 시료를 채취한 것으로, 일반적인 코어 분석(Core Analysis)에 널리 사용됩니다.

어느 시료가 더 적합한지는 측정 목적과 암석의 불균질성에 따라 달라집니다.

원통형 코어의 부피 계산

형상이 일정한 원통형 코어라면 직경과 길이를 측정해 전체 부피를 계산할 수 있습니다.

Vb = π × (d/2)2 × L

여기서 d는 코어 직경, L은 코어 길이입니다.

예를 들어 직경 2.5 cm, 길이 5.0 cm인 원통형 코어의 전체 부피는 약 24.54 cm³입니다.

실제 시료가 불규칙하거나 표면이 손상된 경우에는 유체 치환법, 외형 측정법 등 적절한 다른 방법을 사용할 수 있습니다.

3. 헬륨 피크노미터를 이용한 입자 부피 측정

암석의 입자 부피(Grain Volume)를 구하는 대표적인 방법 중 하나는 헬륨 피크노미터(Helium Pycnometer)를 이용하는 것입니다.

이 장비는 일정한 온도에서 기체의 압력과 부피 사이의 관계를 이용합니다.

기본 원리는 보일의 법칙(Boyle's Law)입니다.

P1V1 = P2V2

헬륨은 분자가 작아 미세한 연결 공극에 비교적 잘 침투하고, 일반적인 암석 분석 조건에서 흡착 영향이 작은 편이어서 사용됩니다.

그러나 모든 공극에 접근할 수 있는 것은 아니며, 고립 공극이나 매우 좁은 공극에서는 접근이 제한될 수 있습니다.

따라서 장비가 측정하는 것은 엄밀히 말해 헬륨이 접근할 수 없는 시료의 부피입니다. 이를 입자 부피로 해석할 때는 시료 특성과 측정 조건을 고려해야 합니다.

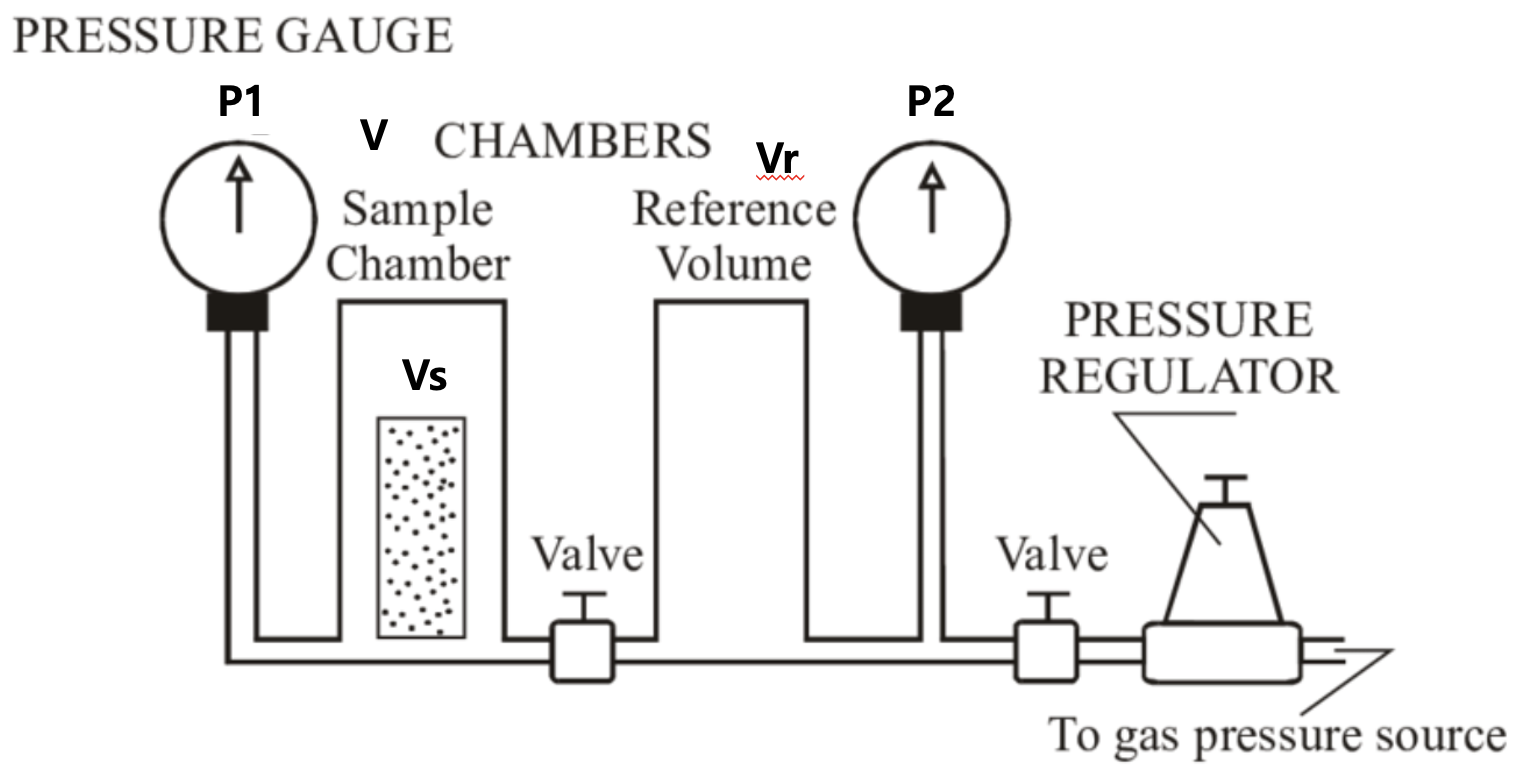

그림 2. 보일의 법칙을 이용한 공극률 측정 실험 장치 모식도

실험 절차

위 그림처럼 시료가 들어 있는 Sample Chamber와 부피를 알고 있는 Reference Chamber가 연결된 장치를 생각해 보겠습니다.

  1. 시료를 Sample Chamber에 넣고, 챔버 부피와 시료 상태를 확인합니다.
  2. Reference Chamber와의 밸브를 닫은 상태에서 Sample Chamber에 헬륨을 주입합니다.
  3. 온도와 압력이 안정되면 초기 압력 P1을 측정합니다.
  4. Reference Chamber를 초기 저압 상태로 준비하고, 두 챔버 사이의 밸브를 열어 기체를 팽창시킵니다.
  5. 압력이 평형에 도달하면 최종 압력 P2를 측정합니다.

이 절차는 Reference Chamber가 초기 진공 상태라고 가정한 단순화된 설명입니다. 실제 장비의 챔버 배치와 압력 보정 방식은 다를 수 있습니다.

보일의 법칙으로 부피 계산하기

다음과 같이 기호를 정의하겠습니다.

  • V: Sample Chamber의 내부 부피
  • Vs: 헬륨이 접근하지 못하는 시료 부피
  • Vr: Reference Chamber의 부피
  • P1: 팽창 전 Sample Chamber의 절대압력
  • P2: 팽창 후 전체 시스템의 평형 절대압력

Reference Chamber가 초기 진공이고 온도가 일정하며 기체가 이상기체처럼 거동한다고 가정하면 다음과 같습니다.

(V − Vs)P1 = (V − Vs + Vr)P2

이를 정리하면 다음과 같습니다.

Vs = V − [P2 / (P1 − P2)] × Vr

주의: 압력은 게이지압이 아닌 절대압력으로 계산해야 합니다. Reference Chamber의 초기 압력이 진공이 아니라면 그 압력까지 포함한 식을 사용해야 합니다.

4. 공극률 계산 예제

이해를 돕기 위해 다음과 같은 가상의 측정값을 사용하겠습니다.

  • 암석 전체 부피(Vb): 25 cm³
  • Sample Chamber 부피(V): 30 cm³
  • Reference Chamber 부피(Vr): 10 cm³
  • 초기 절대압력(P1): 3.0 bar(a)
  • 최종 절대압력(P2): 2.0 bar(a)

먼저 헬륨이 접근하지 못하는 시료 부피를 계산합니다.

Vs = 30 − [2.0 / (3.0 − 2.0)] × 10 = 10 cm³

그런데 이 결과는 전체 시료 부피 25 cm³와 함께 사용할 수 없습니다. Sample Chamber의 빈 공간은 30 − 25 = 5 cm³이므로, 팽창 전 기체가 접근할 수 있는 공간이 20 cm³라는 계산 결과와 모순되기 때문입니다.

따라서 실제 계산에서는 전체 시료 부피와 챔버 부피, 압력 조건이 서로 일관되어야 합니다.

일관된 측정값으로 다시 계산하기

전체 시료 부피를 12.5 cm³로 가정하면, 같은 챔버와 압력 조건에서 다음과 같이 계산할 수 있습니다.

헬륨 비접근 부피(Vs) = 10 cm³

헬륨 접근 공극부피 = 12.5 − 10 = 2.5 cm³

공극률 = 2.5 / 12.5 × 100 = 20%

이 예제의 20%는 헬륨이 접근할 수 있는 공극에 기초한 공극률입니다.

고립 공극이 존재한다면 모든 공극을 포함하는 절대공극률과 차이가 날 수 있습니다.

5. 공극률 측정 시 주의할 점

첫째, 시료의 상태입니다. 건조 과정이나 세척 과정이 암석의 점토, 균열 및 공극 구조에 영향을 줄 수 있습니다.

둘째, 측정 기체의 접근성입니다. 헬륨이 접근할 수 없는 고립 공극이나 매우 작은 공극은 측정 결과에 영향을 줄 수 있습니다.

셋째, 압력과 온도 조건입니다. 온도 변화, 누설, 압력 안정화 부족 및 절대압력과 게이지압의 혼동은 계산 오차를 발생시킬 수 있습니다.

넷째, 실험실과 저류층 조건의 차이입니다. 실험실의 상온·저압 측정값과 실제 저류층의 응력·압력 조건에서의 공극률은 다를 수 있습니다.

6. 자주 묻는 질문(FAQ)

Q. 헬륨 피크노미터는 절대공극률을 측정하나요?

일반적으로 헬륨이 접근 가능한 공극에 기초한 부피를 측정합니다. 고립 공극은 헬륨이 접근하지 못하므로, 측정값을 곧바로 모든 공극을 포함한 절대공극률이라고 볼 수는 없습니다.

Q. 코어 플러그보다 온직경 코어가 항상 더 정확한가요?

그렇지 않습니다. 온직경 코어는 큰 규모의 불균질성을 반영하는 데 유리할 수 있지만, 분석 목적과 장비 조건에 따라 코어 플러그가 더 적합할 수도 있습니다.

Q. 공극률이 높으면 투과도도 높은가요?

반드시 그렇지는 않습니다. 투과도는 공극목의 크기와 연결성 등에 영향을 받으므로 공극률과 구분해야 합니다.

마무리

공극률을 측정하려면 암석 전체 부피와 공극 부피 또는 입자 부피를 알아야 합니다.

헬륨 피크노미터는 보일의 법칙을 이용해 기체가 접근하지 못하는 부피를 구하고, 이를 전체 부피와 비교하여 공극률을 계산하는 방법입니다.

다만 시료 상태와 측정 조건에 따라 결과가 달라질 수 있으므로, 어떤 공극을 측정했는지 이해하는 것이 중요합니다.



읽어주셔서 감사합니다. 궁금한 점은 댓글로 남겨주세요.
