공극률(Porosity)이란? 정의와 계산 방법

by 엔지니어앤트맨 2023. 10. 26.

안녕하세요!

엔지니어앤트맨 입니다.



암석 내부에는 입자 사이 또는 암석 내부에 작은 빈 공간이 존재합니다. 이를 공극(Pore)라고 부릅니다.



공극률(Porosity)은 암석 전체 부피에서 이러한 공극이 차지하는 비율입니다.

석유·가스 저류층에서는 유체가 저장될 수 있는 공간을 평가하는 기본 물성 중 하나입니다.



이번 글에서는 공극률의 정의, 계산 공식, 예제, 공극의 종류와 저류층 평가에서의 활용을 차례로 살펴보겠습니다.

1. 공극률의 정의

공극률(Porosity)은 지하 지층 또는 암석 내의 미세한 공간의 비율을 나타내는 수치입니다.

조금  더 교과서에 나오는 언어로 설명하면 다공성 암체(Porous Media)의 총부피 중 암석입자에 의해 점유되지 않은 부분을 의미합니다.



일반적으로 암체의 공극은 자연적으로 유체가 채워져 있으므로 공극률은 암체의 유체 저장능력을 나타낸다고 볼 수 있습니다.

다시 말해서, 공극률은 지층이 얼마나 많은 유체(일반적으로 석유 또는 가스)가 저장될 수 있는 정도를 나타내는 중요한 인자입니다.



아래 그림을 예시로 설명 해보겠습니다.

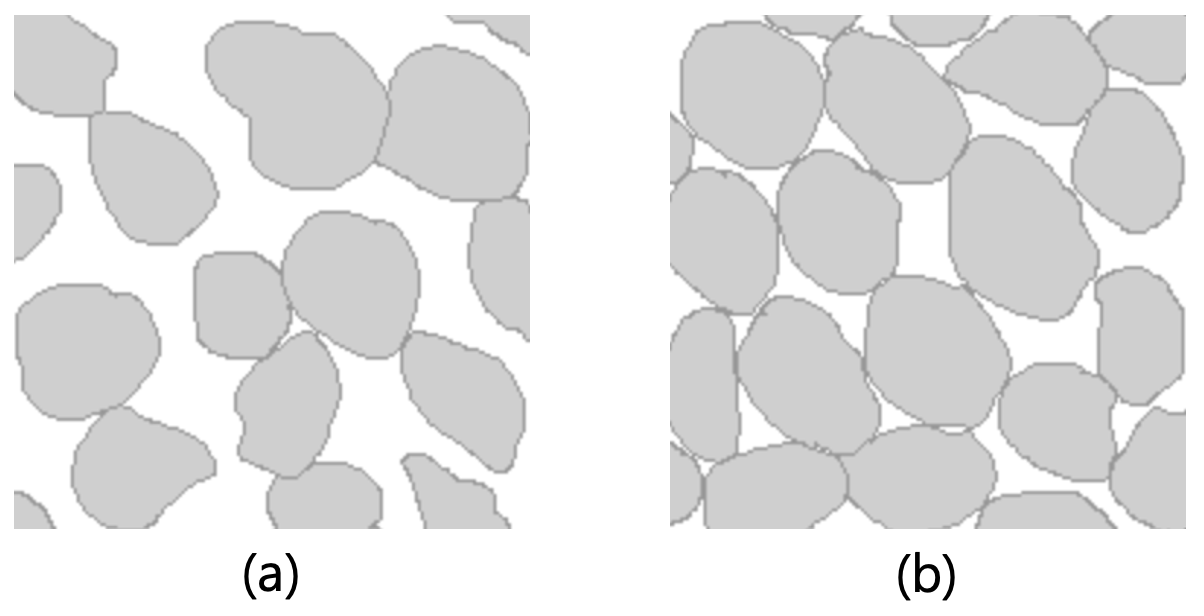

그림 1. 공극률의 비교



위의 두 가지 지층 중에서 공극률이 더 큰 지층은 어디 일까요?



그림을 보자마자 느낌적(?)으로 아시겠지만 (a) 지층이 암석 입자 사이의 공간이 더 크기 때문에 공극률이 크다고 할 수 있습니다.



조금 더 자세히 들어가면 총공극률(Total Porosity), 절대공극률(Absolute Porosity), 유효공극률(Effective Porosity), 그리고 잔류공극률(Residual Porosity) 등의 개념이 있으나 이는 추후에 별도 포스팅에서 설명하겠습니다.

2. 공극률의  수학적 계산

공극률은 수학적으로 아래와 같이 정의 됩니다.

그림 2. 공극률의 계산

사용된 각 아래첨자의 의미는 아래와 같습니다.

  • p: pore
  • b: bulk
  • s: solid​

위의 수식을 간단히 해석하면 "암석의 빈 공간의 부피를 암석 전체의 부피로 나눈 값" 이라고 할 수 있겠습니다.

3. 공극률 계산 예제

암석 시료의 전체 부피가 100 cm³, 고체 입자 부피가 80 cm³라고 가정하겠습니다.

  1. 공극 부피 = 100 − 80 = 20 cm³
  2. 공극률 = 20 / 100 = 0.20
  3. 백분율로 표현하면 20%입니다.

즉, 이 암석 시료의 전체 부피 중 20%가 공극이라는 뜻입니다. 공극률이 20%라고 해서 전체 부피의 20%가 반드시 석유로 채워져 있다는 뜻은 아닙니다.

공극 내부에는 물과 가스 등 다른 유체도 존재할 수 있으므로 실제 석유·가스의 양을 평가하려면 포화도 등의 정보가 추가로 필요합니다.



공극률을 실험적으로 측청하는 방법에 대해서는 아래의 글을 참고하시기 바랍니다.

2024.06.24 - [Oil & Gas] - 공극률 - 02: 공극률의 실험적 측정 방법

4. 공극률의 유형

공극률은 어떤 기준으로 구분하는지에 따라 여러 용어가 사용됩니다.

4.1. 연결성에 따른 구분

  • 절대공극률(Absolute Porosity): 연결 여부와 관계없이 암석 내부의 전체 공극 부피를 기준으로 한 공극률입니다.
  • 유효공극률(Effective Porosity): 유체 흐름에 기여할 수 있도록 서로 연결된 공극을 중심으로 정의하는 공극률입니다. 구체적인 측정·평가 방식에 따라 포함 범위가 달라질 수 있습니다.

절대공극률과 유효공극률의 차이는 아래의 글을 참고하시면 좋습니다.

2024.12.23 - [Oil & Gas] - 공극률 - 03: 공극률의 구분 (절대공극률과 유효공극률)



4.2. 공극의 위치와 형태에 따른 구분

  • 입간 공극(Intergranular Pores): 암석 입자 사이에 형성된 공간
  • 입내 공극(Intragranular Pores): 개별 입자 내부에 존재하는 공간
  • 균열 공극(Fracture Pores): 암석의 균열을 따라 형성된 공간
  • 용식공극(Vuggy Pores): 주로 용해 작용 등으로 형성된 상대적으로 큰 공동

이 분류는 공극의 형태를 설명하는 것으로, 절대공극률·유효공극률처럼 연결성을 기준으로 한 분류와 구분해야 합니다.

5. 공극률과 투과도의 차이

공극률은 얼마나 많은 공간에 유체를 저장할 수 있는지를 나타내는 반면, 투과도(Permeability)는 유체가 암석을 통과해 흐르기 쉬운 정도를 나타냅니다.



공극률이 높더라도 공극 사이의 연결성이 낮거나 공극목(Pore Throat)이 좁으면 투과도가 낮을 수 있습니다.

반대로 균열이 발달한 암석에서는 공극률이 낮아도 유체 흐름이 상대적으로 원활할 수 있습니다.



투과도 관련 개념은 아래의 글을 참고하시면 좋습니다.

2023.10.25 - [Oil & Gas] - 투과도 - 01: 투과도의 정의 및 수학적 계산 방법

6. 저류층 평가에서 공극률이 중요한 이유

석유·가스 저류층 평가에서는 저류층의 부피, 공극률, 유체 포화도 등을 함께 고려해 지층 내 유체의 양을 추정합니다.

예를 들어 일정한 암석 전체 부피에서 공극률이 10%에서 20%로 증가한다면, 다른 조건이 동일할 때 계산되는 공극 부피는 두 배가 됩니다.



다만 공극 부피가 곧 회수 가능한 석유·가스의 양은 아닙니다.



원시부존량을 추정하려면 유체 포화도와 용적계수 등이 필요하며, 회수 가능량을 평가하려면 회수율과 생산 조건 등을 추가로 검토해야 합니다.

7. 자주 묻는 질문(FAQ)

Q. 공극률은 어떻게 계산하나요?

암석의 공극 부피를 전체 부피로 나누고 100을 곱하면 백분율 공극률을 구할 수 있습니다.



Q. 공극률이 높으면 석유 생산성이 반드시 좋은가요?

그렇지 않습니다. 생산성은 투과도, 유체 포화도, 압력, 유체 성질, 완결 조건 등 다양한 요소에 좌우됩니다.



Q. 유효공극률과 유효투과도는 같은 개념인가요?

아닙니다. 유효공극률(Effective Porosity)은 연결된 공극의 부피와 관련된 개념이고, 유효투과도(Effective Permeability)는 다상 유체가 존재하는 조건에서 특정 유체상의 흐름 능력을 나타내는 개념입니다.

마치며

공극률은 암석 내부에 유체가 저장될 수 있는 공간의 비율을 나타내는 기본 물성입니다.



공식을 이해한 다음에는 절대공극률과 유효공극률의 차이, 공극률 측정 방법, 투과도와의 관계를 함께 공부하면 저류층 물성을 보다 체계적으로 이해할 수 있습니다.
